Lékařská silikonová hadička může splňovat svou rozměrovou specifikaci a přesto selže v sestavě.
Problém se může objevit až po instalaci: trubka se složí za konektor, zploští se v místě, kde prochází kolem pouzdra, nebo omezí průtok, když obsluha zařízení zavře. Na lavičce vypadaly hadičky v pořádku. Ve své konečné poloze jej trasa vyzve k zatáčce, kterou nemůže spolehlivě udržet.
Zkroucení silikonových hadic není jen otázkou materiálu. Jde o konstrukční a aplikační problém, který zahrnuje rozměry potrubí, flexibilitu, vedení, tlakové podmínky a okolní komponenty. Pro kupující a konstruktéry zařízení, prevence začíná testováním hadičky tam, kde bude skutečně použita – nejen měřením jako přímé délky.
K zalomení dochází, když ohyb způsobí, že se stěna potrubí prohne nebo zhroutí natolik, že se sníží otevřená dráha proudění. Riziko se zvyšuje, když je trubka tlačena kolem těsného rohu nebo držena v zakřivené poloze bez dostatečné podpory.
Může přispět několik faktorů:
Poloměr ohybu: Těsnější zatáčka více namáhá vnitřní stěnu ohybu.
Tloušťka stěny: Tenká stěna může být náchylnější ke zhroucení pod náročným ohybem, ačkoli změna stěny také ovlivňuje flexibilitu a přizpůsobení.
Vnitřní průměr: Geometrie trubky ovlivňuje chování stěny při ohýbání.
Vlastnosti materiálu: Tvrdost a složení ovlivňují chování při ohybu, ale ani jedna sama o sobě nevypráví celý příběh.
Tlak nebo sání: Trubice, která v klidu vypadá otevřená, se může při provozu systému částečně zhroutit.
Montážní omezení: Spony, tvarovky, pouzdra a kabelové stahovací pásky mohou způsobit, že trubka bude mít nepříznivý tvar.
To je důvod, proč se dvě silikonové hadičky se stejným vnitřním průměrem mohou ve stejném zařízení chovat odlišně. Rozhodující je kompletní průřez, směs, konzistence výroby a instalovaná trasa.
Kupující někdy žádají dodavatele o 'minimální poloměr ohybu' silikonové hadičky. To může být užitečný výchozí bod, ale číslo potřebuje kontext.
Popisuje ohyb vytvořený jednou během instalace nebo trubku, která zůstane ohnutá po celou dobu své životnosti? Byla trubice testována s tekutinou, která jí protékala? Bylo to pod odsáváním? Jak bylo definováno nepřijatelné omezení průtoku?
Ohyb, který vypadá přijatelně v nezatíženém vzorku, nemusí být přijatelný v pracovní sestavě. Namísto toho, abyste považovali jeden katalogový údaj za univerzální limit vyhovující/nevyhovující, definujte nejtěsnější ohyb ve vašem zařízení a vyzkoušejte navrženou hadičku za reprezentativních podmínek.
Pokud trasa obsahuje několik odboček, otestujte celou trasu. Trubka může projít kontrolou jediného ohybu a stále se deformuje tam, kde se dva ohyby vyskytují blízko sebe.
Při hodnocení rozměrů lékařských silikonových hadiček je vnitřní průměr (ID) často prvním měřením, které kupující zvažují, protože se vztahuje k zamýšlené dráze tekutiny. Vnější průměr (OD) je důležitý pro konektory, svorky a prostor dostupný uvnitř sestavy. Tloušťka stěny spojuje tyto dvě věci:
Silnější stěna může zlepšit odolnost proti zborcení v určitém ohybu, ale může také zvýšit vnější průměr, změnit usazení konektoru nebo ztížit vedení trubky. Menší vnitřní průměr může poskytnout jinou odezvu na ohyb, ale může změnit požadovaný průtok.
Správná volba proto není jednoduše 'použít tlustší hadičky'. Jde o to najít průřez, který společně splňuje požadavky na průtok, lícování a vedení..
Pokud je prostor uvnitř zařízení pevný, prodiskutujte omezení s dodavatelem hadiček před změnou rozměrů. Malá revize výkresu může ovlivnit armatury, zapojení čerpadla nebo pokyny k montáži.
Durometer popisuje tvrdost; sama o sobě nepředpovídá, zda se hotová trubka ve vaší aplikaci zalomí.
Měkčí trubku lze snadněji umístit kolem ohybu, ale za určitých podmínek je náchylnější ke zploštění. Tvrdší trubka může odolávat deformaci odlišně, zatímco vyvíjí větší sílu na blízké tvarovky nebo odolává požadované trase. Geometrie a instalované napětí zůstávají kritické.
Při porovnávání vzorků požadujte stejné rozměry v kandidátských materiálech, kdykoli je to možné. Jinak může být změna tloušťky stěny zaměněna za změnu způsobenou tvrdostí.
Užitečná otázka nezní: 'Která trubice má nejlepší tvrdost?' Je to: 'Která trubice udržuje požadovanou průtokovou dráhu v naší hotové sestavě?'
Nejúčinnější oprava často nevyžaduje žádné nové silikonové složení. Chce to lepší trasu.

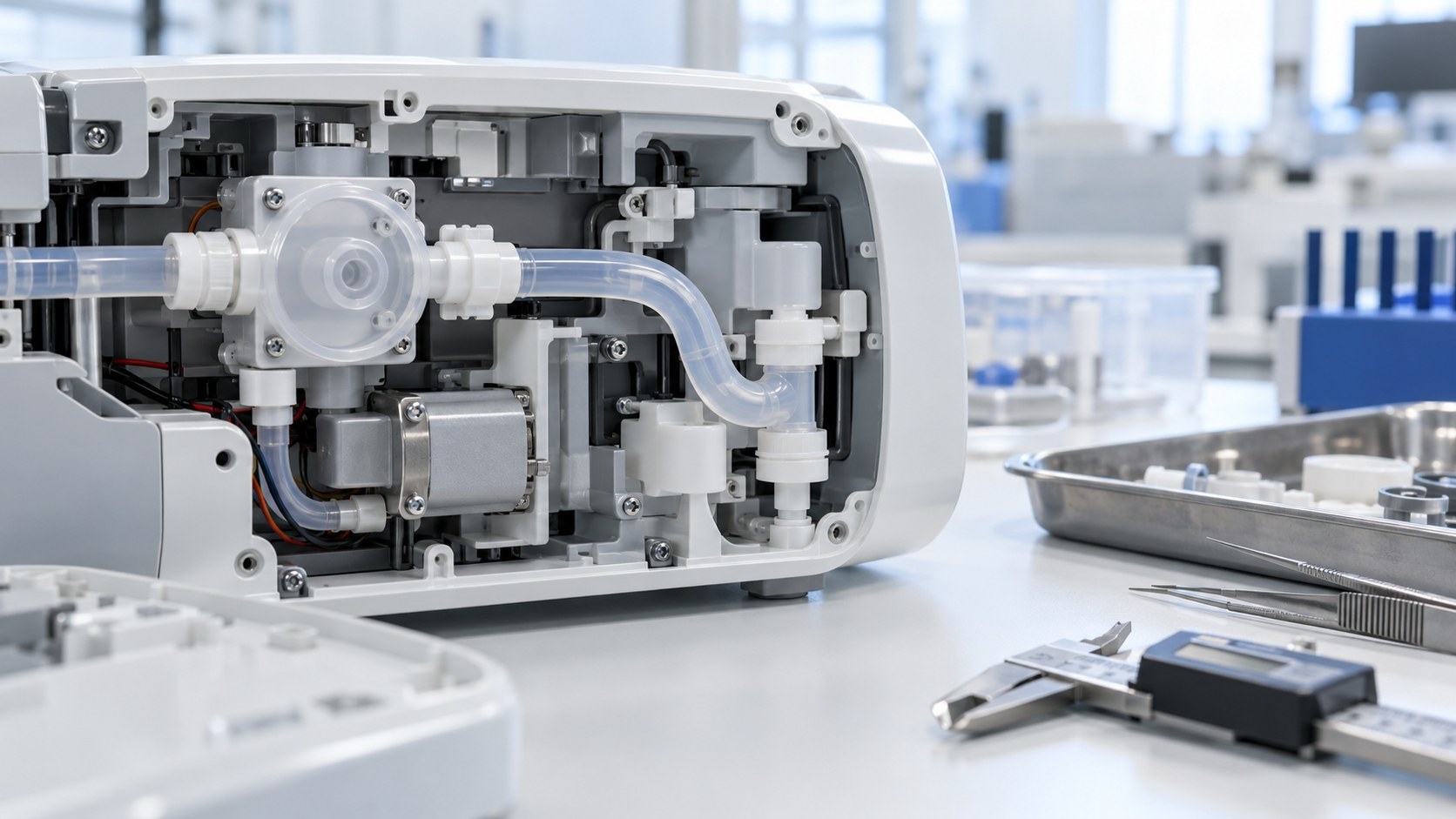

Podívejte se pozorně na to, kde hadička vstupuje a vystupuje z každého konektoru. Trubka může být ostře ohnuta bezprostředně po ostnu, protože mezi tvarovkou a dalším připojovacím bodem není dostatečná rovná délka. Může být stažen do těsné křivky, když se pouzdro zavře, nebo sevřeno sponou, která má držet na místě.
Při kontrole návrhu zkontrolujte:
ostré zatáčky bezprostředně za konektory;
trasy směrování, které se při konečné montáži zpřísňují;
kontakt s okraji krytu;
svorky nebo spony, které stlačují trubku;
interference s pohyblivými součástmi;
napětí způsobené příliš krátkou trubkou; a
přebytečná délka, která tvoří nekontrolovanou smyčku.
Delší trubka není automaticky bezpečnější. Extra délka může vytvořit vlastní ohyby nebo se při montáži zachytit. Cílem je kontrolovaná trasa s dostatečnou volností, aby nedošlo k vybočení, a dostatečným omezením, aby zůstala na místě.
Vizuální kontrola je užitečná, ale neměla by být jediným způsobem, jak posoudit odolnost proti zalomení.
Praktická aplikační zkouška by měla používat zamýšlenou délku potrubí, tvarovky, vedení a orientaci sestavy. V případě potřeby jej vyhodnoťte při očekávané provozní teplotě a za podmínek tlaku nebo sání, se kterými se systém setká.
V závislosti na aplikaci mohou užitečné kontroly zahrnovat:
Vizuální kontrola: Zplošťuje se trubka, nemačká se nebo se v nějakém bodě kroutí?
Hodnocení průtoku: Zachovává instalovaná trasa požadovaný průtok?
Změny polohy: Vytváří pohyb nebo zavření části zařízení nové omezení?
Rozšířené umístění: Změní se ohyb poté, co trubka zůstane nainstalovaná?
Kontrola po použití: Je po reprezentativním provozu viditelná deformace?
U zdravotnického prostředku patří tyto kontroly do širšího procesu ověřování návrhu a řízení rizik výrobce. Dodavatel hadic může poskytnout informace o materiálu a vzorky, ale výrobce hotového zařízení musí určit, zda sestava splňuje jeho požadavky.
Když je trasa těsná nebo je tok citlivý, pošlete dodavateli více než jen ID a OD. Náčrt nebo kresba zobrazující instalovanou cestu může učinit diskusi mnohem produktivnější.
Mezi užitečné otázky patří:
Jaké rozměrové tolerance lze dodržet na navrhované hadici?
Jsou k dispozici alternativní tloušťky stěn pro požadované ID?
Mohou být dodány vzorky pro testování ohybu a průtoku na úrovni sestavy?
Existují možnosti materiálů s různou tvrdostí při stejných rozměrech?
Jak se kontroluje rozměrová konzistence mezi výrobními šaržemi?
Budou sděleny změny ve směsi nebo výrobním procesu?
Mohou být hadice dodávány v řezaných délkách vhodných pro zamýšlenou trasu?
Buďte opatrní s dodavatelem, který slibuje, že potrubí je 'bez zauzlení', aniž by přezkoumal, jak bude instalováno. Žádnou ohebnou trubku nelze hodnotit nezávisle na ohybu a provozních podmínkách, které jsou na ni kladeny.
Následující rozhodnutí často vedou k redesignu, kterému se lze vyhnout:
Výběr pouze z výkresu rovné trubky.
Výkres určuje rozměry, nikoli instalovaný výkon.
Testování volného vzorku místo hotové trasy.
Konektory a pouzdra mohou podstatně změnit ohyb.
Za předpokladu, že měkčí trubka vždy problém vyřeší.
Pružnost a odolnost proti zborcení jsou různé požadavky.
Ignorování podmínek sání.
Trubka se může zdát otevřená, když je systém nečinný, ale omezuje průtok během provozu.
Změna rozměrů potrubí bez kontroly protilehlých dílů.
Změna tloušťky stěny může ovlivnit vnější průměr, lícování konektoru a montážní prostor.
Zacházení s jedním úspěšným vzorkem jako důkazem konzistence výroby.
Před přechodem od prototypu k hromadné dodávce ověřte tolerance a kontroly kvality.
Prevence zauzlování v lékařských silikonových hadičkách vyžaduje více než výběr pružného materiálu. Po připojení, vedení, upevnění a provozu v hotové sestavě si potrubí musí zachovat požadovanou průtokovou cestu.
Začněte nejtěsnějším nainstalovaným ohybem. Společně zkontrolujte ID, vnější průměr, tloušťku stěny a vlastnosti materiálu. Poté otestujte celou cestu za reprezentativních podmínek, včetně tlaku nebo sání, pokud je to vhodné.
Nejlepším řešením může být jiná trubice. Může to být také malá změna umístění konektoru nebo směrování sestavy. Zjistit to včas je mnohem snazší než to zjistit až poté, co je návrh zařízení opraven.
K zalomení obvykle dochází, když je potrubí nuceno do ohybu, který způsobí, že se jeho stěna vyboulí nebo zbortí. Geometrie trubek, vlastnosti materiálu, sání a omezení sestavy, to vše může přispět.
Silnější stěna může v některých aplikacích zlepšit odolnost proti zborcení, ale také změní vnější průměr a flexibilitu hadičky. Před provedením výběru vyzkoušejte navržené rozměry ve skutečné sestavě.
Ne nutně. Měkčí hadice se mohou snadněji ohýbat, ale při určité zátěži se mohou také zploštit. Výsledek závisí na rozměrech trubky a podmínkách instalace.
Ano. Trubice, která se v klidu jeví jako otevřená, se může pod sáním částečně zhroutit, zejména tam, kde je již ohnutá nebo omezená. Vyzkoušejte jej za reprezentativních provozních podmínek.
Definovaný požadavek na ohyb může být užitečný, ale měl by zahrnovat zkušební podmínky a kritérium přijatelnosti, jako je udržení požadovaného průtoku. Obecná hodnota minimálního poloměru ohybu nemusí předpovídat výkon v hotovém zařízení.
Uveďte požadované ID, vnější průměr, tolerance, zamýšlenou dráhu kapaliny, provozní podmínky, detaily konektoru a nákres nebo fotografii znázorňující nejtěsněji nainstalovaný ohyb. To dává dodavateli lepší základ pro doporučování vzorků.
Pokud se vaše hadice musí vejít kolem konektorů, krytů nebo jiných prostorových omezení, výběr pouze podle velikosti nemusí stačit.
Kontaktujte Chensheng s výkresem potrubí, cílovými rozměry a náčrtem instalované trasy. Sdílejte také požadavky na průtok, tlak nebo sání. Tým může prodiskutovat vhodné možnosti hadiček a poskytnout informace o produktu pro vaše hodnocení.
