সিলিকন শোর একটি কঠোরতা ব্যাখ্যা করা হয়েছে: আপনার মেডিকেল অ্যাপ্লিকেশনের জন্য সঠিক ডুরোমিটারটি কীভাবে নির্বাচন করবেন

আপনি যদি কখনও একটি সিলিকন টিউবিং ডেটাশিট পর্যালোচনা করে থাকেন বা একটি কাস্টম OEM তদন্ত জমা দিয়ে থাকেন, তাহলে আপনি শব্দটির সম্মুখীন হয়েছেন শোর এ হার্ডনেস — সাধারণত 20 এবং 80 এর মধ্যে একটি সংখ্যা হিসাবে প্রকাশ করা হয়, তারপর 'A.' অক্ষরটি অনুসরণ করে এটি প্রতিটি প্রযুক্তিগত ডেটা শীট, প্রতিটি উপাদানের শংসাপত্র এবং সিলিকন উপাদানগুলির জন্য প্রায় প্রতিটি পণ্য অঙ্কনে প্রদর্শিত হয়।

তবুও এটি মেডিকেল সিলিকন সংগ্রহের সবচেয়ে সাধারণভাবে ভুল বোঝাবুঝি এবং ভুলভাবে নির্দিষ্ট পরামিতিগুলির মধ্যে একটি। প্রকৌশলীরা নিয়মিতভাবে শোর A মানগুলি নির্দিষ্ট করে যা হয় প্রয়োগের জন্য খুব নরম (কিঙ্কিং, পতন, বা মাত্রিক অস্থিরতা সৃষ্টি করে) বা অপ্রয়োজনীয়ভাবে দৃঢ় (রোগীর আরাম হ্রাস করা, পাম্পের পরিধান বৃদ্ধি করা বা সমাবেশকে কঠিন করে তোলা)।

এই নির্দেশিকাটি আপনাকে শোর এ কঠোরতার একটি সম্পূর্ণ, ব্যবহারিক বোধগম্যতা দেয় — এটি কী পরিমাপ করে, কীভাবে এটি পরীক্ষা করা হয়, কীভাবে এটি অন্যান্য ডিজাইনের প্যারামিটারগুলির সাথে মিথস্ক্রিয়া করে এবং প্রতিটি প্রধান মেডিকেল সিলিকন অ্যাপ্লিকেশনের জন্য কীভাবে সঠিক মান নির্বাচন করতে হয়।

তীরে একটি কঠোরতা কি? দৈহিক অর্থ

তীর একটি কঠোরতা একটি উপাদান প্রতিরোধের একটি প্রমিত পরিমাপ . স্থায়ী ইন্ডেন্টেশন একটি সংজ্ঞায়িত লোড অধীনে একটি সংজ্ঞায়িত প্রোব দ্বারা এটি 1920 এর দশকে অ্যালবার্ট ফার্ডিনান্ড শোর দ্বারা তৈরি করা বেশ কয়েকটি শোর কঠোরতা স্কেলগুলির মধ্যে একটি, প্রতিটিটি বিভিন্ন উপাদানের কঠোরতা পরিসরের জন্য ডিজাইন করা হয়েছে।

সিলিকন রাবারের জন্য — এবং সাধারণভাবে ইলাস্টোমার — শোর এ স্কেল হল মান পরিমাপের টুল। পরীক্ষাটি ASTM D2240 (রাবার সম্পত্তির জন্য স্ট্যান্ডার্ড টেস্ট মেথড — ডুরোমিটার হার্ডনেস) এবং এর আন্তর্জাতিক সমতুল্য ISO 48-4 দ্বারা সংজ্ঞায়িত করা হয়েছে.

কিভাবে পরীক্ষা কাজ করে

একটি তীরে একটি ডুরোমিটার একটি ছেঁটে শঙ্কু-আকৃতির একটি ফ্ল্যাট টিপ (0.79 মিমি ব্যাস) সহ একটি ক্যালিব্রেটেড স্প্রিং দ্বারা লোড করা হয়। ইন্ডেন্টারটি 822 গ্রাম (8.06 N) এর মোট শক্তির অধীনে পরীক্ষার নমুনার সমতল পৃষ্ঠে লম্বভাবে চাপানো হয় । একটি সংজ্ঞায়িত যোগাযোগের সময় (সাধারণত সময়-নির্ভর পড়ার জন্য 15 সেকেন্ড) পরে অনুপ্রবেশের গভীরতা 0 থেকে 100 এর স্কেলে কঠোরতা মানতে রূপান্তরিত হয়:

• 0 = ইন্ডেন্টার তার পূর্ণ গভীরতায় প্রবেশ করে (অসীমভাবে নরম উপাদান)

• 100 = শূন্য অনুপ্রবেশ (অসীম কঠিন উপাদান - ইস্পাতের সমতুল্য)

অনুশীলনে, মেডিকেল সিলিকন টিউবিং এবং মোল্ড করা উপাদানগুলি প্রায় বিস্তৃত । শোর এ 10 (খুব নরম, জেলের মতো) থেকে শোর এ 80 (দৃঢ়, শক্ত রাবার) পর্যন্ত

পরীক্ষার নমুনা প্রয়োজনীয়তা

ASTM D2240 প্রতি একটি বৈধ Shore A পরিমাপের জন্য:

• ন্যূনতম নমুনা বেধ: 6.4 মিমি (0.25 ইঞ্চি)

• সমতল, সমান্তরাল পৃষ্ঠতল প্রয়োজন

• তাপমাত্রা: 23°C ± 2°C (ফলাফল তাপমাত্রা-নির্ভর)

• প্রান্ত থেকে ন্যূনতম দূরত্ব: 12 মিমি

টিউবিংয়ের জন্য সমালোচনামূলক নোট: তীরে একটি কঠোরতা যৌগের ফ্ল্যাট স্ল্যাবের নমুনাগুলিতে পরিমাপ করা হয় - টিউবটিতে নয়। একটি পাতলা-প্রাচীর নল সরাসরি একটি ডুরোমিটার দিয়ে পরিমাপ করা যায় না। একটি টিউবিং ডেটাশিটের মানটি টিউব তৈরি করতে ব্যবহৃত যৌগকে বোঝায়, একটি সমতল স্ল্যাবে পরীক্ষা করা হয়। এই কারণেই টিউবিংয়ের নমনীয়তা মূল্যায়ন করার সময় প্রাচীরের বেধ এবং শোর এ কঠোরতা অবশ্যই একসাথে বিবেচনা করা উচিত।

শোর এ বনাম শোর ডি বনাম শোর ওও: কোন স্কেল প্রযোজ্য?

শোর সিস্টেমে বিভিন্ন ধরণের উপাদানের জন্য একাধিক স্কেল রয়েছে। আপনার উপাদানে কোন স্কেল প্রযোজ্য তা বোঝা স্পেসিফিকেশন ত্রুটি প্রতিরোধ করে:

মেডিকেল সিলিকন টিউবিং এবং মোল্ড করা উপাদানগুলির জন্য, শোর এ সর্বদা সঠিক স্কেল। শোর ডি ব্যবহার করা হয় হার্ড থার্মোপ্লাস্টিক (ABS, PC, নাইলন) এর জন্য যা ডিভাইস হাউজিং এবং অনমনীয় উপাদানগুলিতে ব্যবহৃত হয় — সিলিকনের জন্য নয়।

স্কেলগুলি চরমে ওভারল্যাপ করে: শোর এ 90-100 পরিমাপের একটি উপাদান শোর ডি স্কেলেও পরিমাপ করা যেতে পারে। শোর A 10-20 পরিমাপকারী একটি উপাদান নির্ভুলতার জন্য শোর OO স্কেলে আরও ভাল বৈশিষ্ট্যযুক্ত হতে পারে। বেশিরভাগ মেডিকেল সিলিকন অ্যাপ্লিকেশনের জন্য (শোর এ 20-80), শোর এ স্কেল স্পষ্ট, দ্ব্যর্থহীন পরিমাপ প্রদান করে।

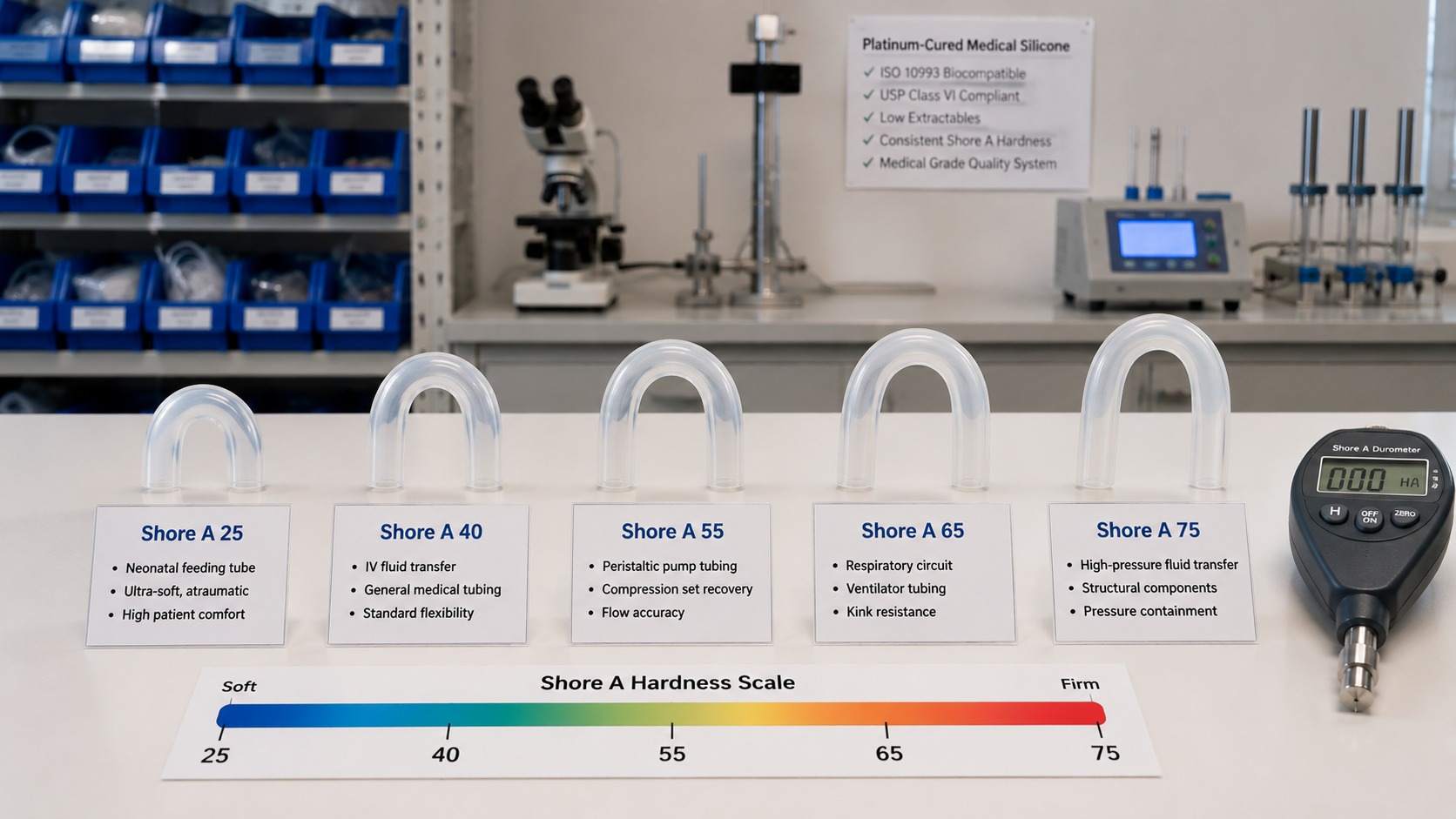

মেডিক্যাল সিলিকনের জন্য তীরে একটি কঠোরতা স্পেকট্রাম

মেডিকেল সিলিকন একটি বিস্তৃত কঠোরতা পরিসীমা জুড়ে উপলব্ধ. এখানে প্রতিটি ব্যাপ্তি কেমন মনে হয় এবং এটি কোথায় ব্যবহার করা হয়:

শোর এ 10-20: আল্ট্রা-সফট/জেল-লাইক

শারীরিক অনুভূতি: স্পর্শে সবেমাত্র উপলব্ধিযোগ্য প্রতিরোধ; একটি আঙুলের ওজন অধীনে বিকৃত; ধীরে ধীরে সুস্থ হয়।

বস্তুগত আচরণ:

• অত্যন্ত উচ্চ প্রসারণ (600-800%)

• খুব কম টিয়ার প্রতিরোধের — যত্ন সহকারে হ্যান্ডেল

• অনিয়মিত পৃষ্ঠতল চমত্কার conformability

• কোনো লোড অধীনে মাত্রিক অস্থিরতা প্রবণ

মেডিকেল অ্যাপ্লিকেশন:

• নবজাতকের ত্বক-সংযোগের উপাদান (চাপ উপশম)

• নরম টিস্যু সিমুলেশন এবং প্রশিক্ষণ মডেল

• ইমপ্লান্ট-সংলগ্ন কুশনিং উপাদান

• বিশেষ ক্ষত যোগাযোগ ইন্টারফেস

এর জন্য উপযুক্ত নয়: মাত্রাগত স্থায়িত্ব, চাপে তরল ধারণ বা পাম্পের যোগাযোগের প্রয়োজন হয় এমন যেকোনো অ্যাপ্লিকেশন।

শোর এ 20-35: খুব নরম / অত্যন্ত নমনীয়

শারীরিক অনুভূতি: লক্ষণীয়ভাবে নরম; হালকা আঙুলের চাপ দিয়ে সহজেই বিকৃত; দ্রুত ইলাস্টিক পুনরুদ্ধার।

বস্তুগত আচরণ:

• উচ্চ প্রসারণ (500-700%)

• মাঝারি টিয়ার প্রতিরোধের

• চমত্কার নমনীয়তা — খুব ছোট বাঁক রেডিআইতে কিঙ্কিং প্রতিরোধ করে

• কম কম্প্রেশন সেট প্রতিরোধের — গতিশীল সংকোচনের জন্য উপযুক্ত নয়

মেডিকেল অ্যাপ্লিকেশন:

• নবজাতক এবং শিশুর খাওয়ানোর টিউব (রোগীর আরাম অগ্রাধিকার)

• সংবেদনশীল শারীরবৃত্তীয় অবস্থানের জন্য নরম নিষ্কাশন টিউব

• মৃদু রোগীর যোগাযোগের টিউবিং (নাক, মৌখিক)

• বেলুন উপাদান উচ্চ সম্মতি প্রয়োজন

• অ্যাট্রামাটিক সন্নিবেশের জন্য বিশেষ ক্যাথেটার টিপস

চেনশেং মেডিকেল নোট: NICU অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় কোমলতা এবং মাত্রিক নির্ভুলতার সংমিশ্রণ অর্জন করতে আমাদের নবজাতক খাওয়ানোর টিউব পরিসর শোর এ 25-30 প্লাটিনাম-কিউরড যৌগ ব্যবহার করে। আমাদের সম্পর্কে আরো জানুন মেডিকেল সিলিকন পাইপ পণ্য পরিসীমা.

শোর এ 35-50: নরম / স্ট্যান্ডার্ড মেডিকেল নমনীয়তা

শারীরিক অনুভূতি: নরম এবং নমনীয়; মাঝারি আঙুলের চাপে সহজেই বিকৃত হয়; দ্রুত ফিরে আসে।

বস্তুগত আচরণ:

• ভাল প্রসারণ (400-600%)

• ভাল টিয়ার প্রতিরোধের

• সাধারণ তরল স্থানান্তরের জন্য চমৎকার নমনীয়তা

• কম-ফ্রিকোয়েন্সি ডায়নামিক অ্যাপ্লিকেশনের জন্য পর্যাপ্ত কম্প্রেশন সেট

মেডিকেল অ্যাপ্লিকেশন:

• সাধারণ উদ্দেশ্য IV তরল স্থানান্তর টিউবিং

• স্ট্যান্ডার্ড ইউরোলজিক্যাল ড্রেনেজ টিউবিং

• এন্টারাল ফিডিং টিউব (প্রাপ্তবয়স্ক)

• নাসোগ্যাস্ট্রিক টিউব শরীর

• নরম ক্যাথেটার শ্যাফ্ট

• সাধারণ চিকিৎসা তরল হ্যান্ডলিং টিউবিং

এটি স্ট্যান্ডার্ড মেডিকেল টিউবিংয়ের জন্য সর্বাধিক ব্যবহৃত কঠোরতা পরিসীমা। এটি বেশিরভাগ তরল স্থানান্তর অ্যাপ্লিকেশনগুলির জন্য নমনীয়তা, মাত্রিক স্থিতিশীলতা এবং সমাবেশের সহজতার সর্বোত্তম ভারসাম্য উপস্থাপন করে।

শোর এ 50-65: মাঝারি / স্থিতিস্থাপক — পাম্প টিউবিং জোন

শারীরিক অনুভূতি: লক্ষণীয়ভাবে দৃঢ়; বিকৃত করার জন্য ইচ্ছাকৃত শক্তি প্রয়োজন; মুক্তির সাথে সাথেই ফিরে আসে।

বস্তুগত আচরণ:

• ভাল প্রসারণ (350-500%)

• উচ্চ টিয়ার প্রতিরোধের

• চমৎকার কম্প্রেশন সেট প্রতিরোধের (≤8% 22h/70°C)

• চক্রীয় কম্প্রেশন অধীনে সর্বোত্তম ক্লান্তি প্রতিরোধের

• চাপ অধীনে ভাল মাত্রিক স্থায়িত্ব

মেডিকেল অ্যাপ্লিকেশন:

• পেরিস্টালটিক পাম্প টিউবিং (এই পরিসরের জন্য প্রাথমিক প্রয়োগ)

• শ্বাসযন্ত্রের সার্কিট টিউবিং (প্রাপ্তবয়স্ক ভেন্টিলেটর সার্কিট)

• অ্যানেস্থেশিয়া শ্বাস সার্কিট উপাদান

• উচ্চ-প্রবাহ তরল স্থানান্তর টিউবিং

• আধান পাম্প জন্য পাম্প বিভাগ

• বাহ্যিক কম্প্রেশন প্রতিরোধের প্রয়োজন টিউব

কেন শোর এ 50-65 পেরিস্টালটিক পাম্প টিউবিংয়ের জন্য গুরুত্বপূর্ণ: পেরিস্টালটিক পাম্পগুলি বারবার কম্প্রেস এবং টিউবিং ছেড়ে দিয়ে কাজ করে। সঠিক প্রবাহের হার বজায় রাখতে রোলার পরিচিতির মধ্যে টিউবিংটিকে অবশ্যই তার সম্পূর্ণ বৃত্তাকার ক্রস-সেকশন পুনরুদ্ধার করতে হবে। খুব নরম (শোর A 45 এর নীচে) এবং টিউবটি ধীরে ধীরে পুনরুদ্ধার হয়, যার ফলে প্রবাহের হার প্রবাহিত হয় এবং শেষ পর্যন্ত ধসে পড়ে। খুব দৃঢ় (শোর A 70 এর উপরে) এবং পাম্পের মোটরকে অবশ্যই কঠোর পরিশ্রম করতে হবে, টিউব এবং পাম্পের মাথা উভয়ের পরিধান বৃদ্ধি করবে। শোর A 55-62 হল বেশিরভাগ পেরিস্টালটিক পাম্প অ্যাপ্লিকেশনের জন্য সর্বোত্তম পরিসর।

পেরিস্টালটিক পাম্প টিউবিং নির্বাচনের সম্পূর্ণ প্রযুক্তিগত গাইডের জন্য — কম্প্রেশন সেট টেস্টিং, ক্লান্তি জীবন এবং পাম্প হেড সামঞ্জস্য সহ — দেখুন: পেরিস্টালটিক পাম্প টিউবিং নির্বাচন: উপাদান বৈশিষ্ট্য এবং কর্মক্ষমতা ফ্যাক্টর

তীরে A 65–80: দৃঢ় / কাঠামোগত

শারীরিক অনুভূতি: স্পষ্টভাবে দৃঢ়; বিকৃত করার জন্য উল্লেখযোগ্য শক্তি প্রয়োজন; হাতের চাপে ন্যূনতম দৃশ্যমান বিচ্যুতি।

বস্তুগত আচরণ:

• মাঝারি প্রসারণ (200-400%)

• খুব উচ্চ টিয়ার প্রতিরোধের

• চমৎকার চাপ রেটিং

• উচ্চ মাত্রিক স্থায়িত্ব

• নমনীয়তা হ্রাস — ন্যূনতম বাঁক ব্যাসার্ধ উল্লেখযোগ্যভাবে বৃদ্ধি পায়

মেডিকেল অ্যাপ্লিকেশন:

• উচ্চ চাপ তরল স্থানান্তর টিউবিং

• ডিভাইস সমাবেশে কাঠামোগত সিলিকন উপাদান

• সিলিকন gaskets এবং সীল উচ্চ কম্প্রেশন প্রতিরোধের প্রয়োজন

• সংযোগকারী সংস্থা এবং অনমনীয় ইন্টারফেস উপাদান

• অভ্যন্তরীণ চাপ প্রতিরোধের প্রয়োজন টিউব (>3 বার)

• স্ট্যাটিক সিলিং অ্যাপ্লিকেশনের জন্য সিলিকন ও-রিং

সতর্কতা: শোর A 70+ এ, সিলিকন টিউবিং লক্ষণীয়ভাবে শক্ত হয়ে যায়। রোগীর সাথে যোগাযোগ বা নমনীয় তরল স্থানান্তর অ্যাপ্লিকেশনের জন্য, এই পরিসীমা খুব কমই উপযুক্ত। শোর A 65-এর উপরে উল্লেখ করার আগে নিশ্চিত করুন যে কঠোরতা প্রকৃতপক্ষে প্রয়োজনীয়।

সমালোচনামূলক মিথস্ক্রিয়া: তীরে একটি কঠোরতা × দেয়ালের বেধ

এটি সিলিকন টিউবিং স্পেসিফিকেশনের সবচেয়ে গুরুত্বপূর্ণ ধারণা - এবং প্রায়শই উপেক্ষা করা হয়।

শোর একটি কঠোরতা উপাদান পরিমাপ. প্রাচীরের বেধ নির্ধারণ করে যে উপাদানটি একটি নল হিসাবে কীভাবে আচরণ করে।

দুটি টিউবে অভিন্ন শোর একটি কঠোরতা থাকতে পারে তবে তাদের দেয়ালের বেধ ভিন্ন হলে সম্পূর্ণ ভিন্ন নমনীয়তা থাকতে পারে। বিপরীতভাবে, দুটি টিউব বিভিন্ন শোর এ মান থাকা সত্ত্বেও সমানভাবে নমনীয় বোধ করতে পারে যদি তাদের দেয়ালের বেধ সেই অনুযায়ী সামঞ্জস্য করা হয়।

দৃঢ়তা সম্পর্ক

একটি টিউবের বাঁকানো দৃঢ়তা প্রায় প্রাচীর বেধের ঘনক্ষেত্রের সাথে মাপছে: পাতলা-দেয়ালের টিউবের জন্য

বাঁকানো দৃঢ়তা∝E×t3বেন্ডিং স্টিফনেস∝ E × t3

যেখানে E E হল স্থিতিস্থাপক মডুলাস (সরাসরি Shore A কঠোরতার সাথে সম্পর্কিত) এবং t t হল প্রাচীরের পুরুত্ব।

এর অর্থ: প্রাচীরের পুরুত্ব দ্বিগুণ করলে মোটামুটি 8× দ্বারা বাঁকানো শক্ততা বৃদ্ধি পায় - সাধারণ চিকিৎসা পরিসরের মধ্যে শোর এ কঠোরতা পরিবর্তনের প্রভাবের চেয়ে অনেক বেশি।

ব্যবহারিক প্রভাব

ডিজাইনের নিয়ম: আপনার যখন নমনীয় (রাউটিং এবং রোগীর আরামের জন্য) এবং মাত্রাগতভাবে স্থিতিশীল (সঠিক প্রবাহ হার বা চাপ নিয়ন্ত্রণের জন্য) এমন একটি টিউবের প্রয়োজন হয়, তখন সমাধানটি প্রায়শই একটি সামান্য দৃঢ় যৌগের একটি পাতলা প্রাচীর হয় — একটি ঘন প্রাচীর সহ একটি নরম যৌগ নয়। আপনার স্পেসিফিকেশন চূড়ান্ত করার আগে আপনার সরবরাহকারীর অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং দলের সাথে এই ট্রেড-অফ নিয়ে আলোচনা করুন।

শোর একটি কঠোরতা এবং মূল যান্ত্রিক বৈশিষ্ট্য: কি পরিবর্তন

আপনি যখন শোর এ কঠোরতা পরিবর্তন করেন, আপনি একই সাথে একাধিক যান্ত্রিক বৈশিষ্ট্য পরিবর্তন করেন। মেডিকেল সিলিকন কঠোরতা পরিসীমা জুড়ে মূল বৈশিষ্ট্যগুলি কীভাবে স্থানান্তরিত হয় তা এখানে রয়েছে:

প্ল্যাটিনাম-নিরাময় মেডিকেল সিলিকনের জন্য মানগুলি সাধারণ পরিসর। প্রকৃত মান নির্দিষ্ট যৌগ গঠনের উপর নির্ভর করে।

পাম্প টিউবিংয়ের জন্য কেন কম্প্রেশন সেট গুরুত্বপূর্ণ

কম্প্রেশন সেট হল বিকৃতির শতাংশ যা একটি কম্প্রেশন লোড সরানোর পরে থেকে যায়। 10% এর একটি কম্প্রেশন সেট মানে টিউবটি সংকুচিত হওয়ার পরে তার আসল ব্যাসের 10% সম্পূর্ণরূপে পুনরুদ্ধার করে না।

পেরিস্টালটিক পাম্প টিউবিংয়ের জন্য, কম্প্রেশন সেট সরাসরি নির্ধারণ করে:

1. সময়ের সাথে সাথে প্রবাহের হারের যথার্থতা — কম্প্রেশন সেট জমা হওয়ার সাথে সাথে কার্যকর আইডি হ্রাস পায়, প্রবাহের হার হ্রাস করে

2. টিউব সার্ভিস লাইফ — উচ্চ কম্প্রেশন সেট স্থায়ী বিকৃতি এবং শেষ পর্যন্ত টিউব পতনের দিকে নিয়ে যায়

3. পাম্প ক্রমাঙ্কন স্থায়িত্ব — কম্প্রেশন সেট বৃদ্ধির সাথে সাথে ইনস্টলেশন ড্রিফটে পাম্পগুলি ক্রমাঙ্কিত হয়

এই কারণেই প্ল্যাটিনাম-নিরাময় করা সিলিকন পাম্প টিউবিংয়ের জন্য অ-আলোচনাযোগ্য — এর কম্প্রেশন সেট মান (6-10%) পারক্সাইড-নিরাময় করা সিলিকনের (15-25%) তুলনায় উল্লেখযোগ্যভাবে ভাল। নিরাময় রসায়ন এবং যান্ত্রিক বৈশিষ্ট্যের উপর এর প্রভাবের বিশদ তুলনার জন্য, দেখুন: প্ল্যাটিনাম-নিরাময় বনাম পারক্সাইড-নিরাময় সিলিকন: আপনার অ্যাপ্লিকেশনের জন্য কোনটি ভাল?

আবেদন থেকে কঠোরতা দ্রুত নির্বাচন নির্দেশিকা

শোর এ স্পেসিফিকেশনের জন্য আপনার সূচনা পয়েন্ট হিসাবে এই টেবিলটি ব্যবহার করুন। আপনার নির্দিষ্ট অ্যাপ্লিকেশনে কার্যকরী পরীক্ষার মাধ্যমে সর্বদা যাচাই করুন।

শ্বাসযন্ত্রের সার্কিট অ্যাপ্লিকেশনের জন্য, আমাদের বিস্তারিত সম্মতি নির্দেশিকা দেখুন: শ্বাসযন্ত্রের সার্কিটের জন্য মেডিকেল-গ্রেড সিলিকন টিউবিং: সম্মতির প্রয়োজনীয়তা

কিভাবে তীরে একটি কঠোরতা একটি OEM আদেশে নির্দিষ্ট করা হয়

মেডিকেল সিলিকন টিউবিং বা ছাঁচনির্মাণ উপাদানগুলির জন্য একটি কাস্টম OEM অর্ডার দেওয়ার সময়, শোর এ কঠোরতা নিম্নলিখিত হিসাবে নির্দিষ্ট করা উচিত:

বিকল্প 1: সহনশীলতার সাথে নামমাত্র মূল্য (পছন্দের)

একটি গ্রহণযোগ্য সহনশীলতা ব্যান্ড সহ একটি লক্ষ্য মান নির্দিষ্ট করুন:

• উদাহরণ: শোর A 60 ± 5

• এটি প্রস্তুতকারককে গ্রহণযোগ্য পরিসরের মধ্যে একটি যোগ্য যৌগ ব্যবহার করতে দেয়

• ±5 শোর A ইউনিটের সহনশীলতা মানক; ±3 নির্ভুলতা অ্যাপ্লিকেশনের জন্য অর্জনযোগ্য

বিকল্প 2: রেঞ্জ স্পেসিফিকেশন

একটি গ্রহণযোগ্য পরিসীমা নির্দিষ্ট করুন:

• উদাহরণ: শোর এ 55-65

• বিকল্প 1 এর সমতুল্য কিন্তু একটি পরিসর হিসাবে প্রকাশ করা হয়েছে

• অ্যাপ্লিকেশনটির একটি পরিষ্কার কর্মক্ষমতা উইন্ডো থাকলে দরকারী

বিকল্প 3: কর্মক্ষমতা-ভিত্তিক স্পেসিফিকেশন (উন্নত)

সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, কঠোরতার পরিবর্তে কর্মক্ষমতা প্রয়োজনীয়তা নির্দিষ্ট করুন:

• উদাহরণ: 'কম্প্রেশন সেট ≤ 8% প্রতি ASTM D395 মেথড B, 70°C এ 22h'

• এটি প্রস্তুতকারককে কার্যক্ষমতার ফলাফলের জন্য যৌগটি অপ্টিমাইজ করতে দেয়

• সম্মতি যাচাই করার জন্য ইনকামিং পরিদর্শন পরীক্ষার প্রয়োজন

সর্বোত্তম অনুশীলন: পেরিস্টালটিক পাম্প টিউবিংয়ের জন্য, সর্বদা শোর এ কঠোরতা এবং সংকোচন সেট উভয়ই নির্দিষ্ট করুন — একা কঠোরতা পাম্পের কার্যকারিতা গ্যারান্টি দেয় না। শোর এ 60-এ দুটি যৌগ তাদের গঠন এবং নিরাময় পদ্ধতির উপর নির্ভর করে খুব আলাদা কম্প্রেশন সেট মান থাকতে পারে।

আপনার প্রযুক্তিগত অঙ্কন মধ্যে কি অন্তর্ভুক্ত করতে হবে

একটি সম্পূর্ণ সিলিকন টিউবিং অঙ্কন নির্দিষ্ট করা উচিত:

1. সহনশীলতা সহ অভ্যন্তরীণ ব্যাস (আইডি)

2. সহনশীলতা সহ বাইরের ব্যাস (OD)

3. সহনশীলতার সাথে দেয়ালের বেধ (WT) — দ্রষ্টব্য: তিনটির মধ্যে শুধুমাত্র দুটি স্বাধীন

4. তীরে সহনশীলতা সঙ্গে একটি কঠোরতা

5. রঙ (স্বচ্ছ/নির্দিষ্ট রঙ)

6. নিরাময় ব্যবস্থা (প্ল্যাটিনাম-নিরাময় - সর্বদা চিকিৎসার জন্য)

7. প্রযোজ্য সার্টিফিকেশন (USP ক্লাস VI, ISO 10993, FDA 21 CFR 177.2600)

8. বিশেষ প্রয়োজনীয়তা (রেডিওপ্যাক স্ট্রাইপ, ক্লিনরুম প্যাকেজিং, নির্বীজন)

সম্পূর্ণ কাস্টম OEM ডেভেলপমেন্ট প্রক্রিয়া সম্পর্কে নির্দেশনার জন্য - টুলিং, নমুনা এবং উত্পাদন অনুমোদনের মাধ্যমে জমা অঙ্কন থেকে - আমাদের দেখুন মেডিকেল সিলিকন পণ্য পৃষ্ঠা বা সরাসরি আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং দলের সাথে যোগাযোগ করুন।

মেজারিং শোর একটি কঠোরতা: ইনকামিং পরিদর্শনে কি যাচাই করতে হবে

কোনো সরবরাহকারীর কাছ থেকে মেডিকেল সিলিকন টিউবিং গ্রহণ করার সময়, আপনার আগত পরিদর্শন প্রোটোকলের অংশ হিসাবে শোর এ কঠোরতা যাচাই করা উচিত।

টিউবিং উপর ব্যবহারিক পরিমাপ

যেহেতু টিউবিং সরাসরি একটি স্ট্যান্ডার্ড ডুরোমিটার (অপ্রতুল বেধ, বাঁকা পৃষ্ঠ) দিয়ে পরিমাপ করা যায় না, তাই দুটি পদ্ধতি রয়েছে:

পদ্ধতি 1: যৌগিক স্ল্যাব পরীক্ষার নমুনার জন্য অনুরোধ করুন আপনার সরবরাহকারীকে আপনার টিউবিংয়ের জন্য ব্যবহৃত একই যৌগিক ব্যাচের ফ্ল্যাট স্ল্যাব নমুনা (সর্বনিম্ন 6.4 মিমি পুরু) সরবরাহ করতে বলুন। 23°C ± 2°C এ ASTM D2240 প্রতি পরিমাপ করুন।

পদ্ধতি 2: লট-স্পেসিফিক CoA-এর বিরুদ্ধে যাচাই করুন একটি লট-স্পেসিফিক সার্টিফিকেট অফ অ্যানালাইসিস (CoA) অনুরোধ করুন যাতে আপনার প্রোডাকশন রানে ব্যবহৃত যৌগিক লটের প্রকৃত শোর এ পরিমাপ অন্তর্ভুক্ত থাকে। রিপোর্ট করা মান আপনার নির্দিষ্ট সহনশীলতার মধ্যে আছে তা যাচাই করুন।

পদ্ধতি 3: পাতলা অংশগুলির জন্য মাইক্রো-ডুরোমিটার পাতলা-প্রাচীরের টিউবিংয়ের জন্য যেখানে স্ল্যাবের নমুনা পাওয়া যায় না, একটি মাইক্রো-ডুরোমিটার (শোর এম স্কেল) সরাসরি টিউবের দেওয়ালে ব্যবহার করা যেতে পারে। নোট করুন যে মাইক্রো-ডুরোমিটারের মানগুলি সরাসরি স্ট্যান্ডার্ড শোর এ মানগুলির সমতুল্য নয় - আপনার সরবরাহকারীর সাথে একটি পারস্পরিক সম্পর্ক স্থাপন করুন।

তীরে লাল পতাকা একটি যাচাইকরণ

• CoA শুধুমাত্র নামমাত্র মান দেখায়, প্রকৃত পরিমাপ করা মান নয়: সরবরাহকারী প্রতিটি লট পরীক্ষা করার পরিবর্তে যৌগিক স্পেসিফিকেশন অনুলিপি করতে পারে। প্রকৃত পরীক্ষার তথ্য অনুরোধ.

• তীরে 3টির বেশি ইউনিট দ্বারা স্পেসিফিকেশনের বাইরে একটি মান: যৌগ গঠনের অসঙ্গতি বা ভুল যৌগ ব্যবহার করা নির্দেশ করে। সরবরাহকারী CAPA শুরু করুন।

• শোর একটি সঠিক কিন্তু কম্প্রেশন উচ্চ সেট: পারক্সাইড-নিরাময় যৌগ প্রতিস্থাপিত হতে পারে নির্দেশ করে। নিরাময় সিস্টেম নিশ্চিতকরণ অনুরোধ.

সরবরাহকারী মানের সিস্টেম এবং ডকুমেন্টেশন মূল্যায়নের জন্য নির্দেশিকা দেখুন: চীনে একটি নির্ভরযোগ্য মেডিকেল সিলিকন প্রস্তুতকারক কীভাবে চয়ন করবেন

সাধারণ স্পেসিফিকেশন ভুল - এবং কিভাবে এড়ানো যায়

ভুল 1: প্রাচীরের পুরুত্ব ছাড়াই শোর এ নির্দিষ্ট করা

সমস্যা: শোর A একা একটি টিউবের নমনীয়তাকে সংজ্ঞায়িত করে না। 0.8 মিমি প্রাচীর সহ একটি শোর A 60 টিউব 3.0 মিমি প্রাচীর সহ একটি শোর এ 40 টিউবের চেয়ে বেশি নমনীয়। সমাধান: সর্বদা শোর এ এবং দেয়ালের বেধ একসাথে উল্লেখ করুন। যদি নমনীয়তা মূল প্রয়োজনীয়তা হয়, তার পরিবর্তে ন্যূনতম বাঁক ব্যাসার্ধ নির্দিষ্ট করুন।

ভুল 2: কেন না বুঝে প্রতিযোগীর তীরে একটি মান অনুলিপি করা

সমস্যা: আপনি 'Shore A 55' হিসাবে তালিকাভুক্ত একটি প্রতিযোগীর পণ্য দেখতে পাচ্ছেন এবং এটি আপনার আবেদনের জন্য উপযুক্ত কিনা তা না বুঝেই একই মান উল্লেখ করুন। সমাধান: স্পেসিফিকেশন যাচাই করতে উপরের অ্যাপ্লিকেশন-টু-হার্ডনেস টেবিলটি ব্যবহার করুন আপনার ব্যবহারের ক্ষেত্রে অর্থপূর্ণ। যদি অনিশ্চিত হয়, শোর A 50, 55, এবং 60 এ নমুনার অনুরোধ করুন এবং কার্যকরীভাবে পরীক্ষা করুন।

ভুল 3: পাম্প টিউবিংয়ের জন্য শোর এ 40 নির্দিষ্ট করা

সমস্যা: শোর এ 40 নরম এবং নমনীয় বোধ করে - যা পছন্দসই বলে মনে হয়। কিন্তু এটিতে দুর্বল কম্প্রেশন সেট পুনরুদ্ধার রয়েছে, যা পেরিস্টালটিক পাম্প অ্যাপ্লিকেশনগুলিতে প্রবাহ হার প্রবাহ এবং অকাল টিউব ব্যর্থতার দিকে পরিচালিত করে। সমাধান: পেরিস্টালটিক পাম্প টিউবিংয়ের জন্য, শোর A 55-65 উল্লেখ করুন তা যতই দৃঢ় মনে হোক না কেন। কম্প্রেশন সেট কর্মক্ষমতা, অনুভূতি না, কি গুরুত্বপূর্ণ.

ভুল 4: রোগী-সংযোগের টিউবিংয়ের জন্য শোর A 70+ নির্দিষ্ট করা

সমস্যা: উচ্চ তীরে A কে 'স্থায়িত্ব' বা 'চাপ প্রতিরোধের' জন্য নির্দিষ্ট করা হয়েছিল যে ফলাফলের কঠোরতা রোগীদের জন্য অস্বস্তিকর এবং টিস্যু ট্রমা হতে পারে। সমাধান: রোগীর সাথে যোগাযোগের অ্যাপ্লিকেশনের জন্য, শোর এ 35-55 প্রায় সবসময়ই যথেষ্ট। কঠোরতা বাড়ানোর পরিবর্তে চাপ প্রতিরোধের জন্য প্রাচীর বেধ এবং শক্তিবৃদ্ধি (বিনুনি, সর্পিল) ব্যবহার করুন।

ভুল 5: তাপমাত্রার প্রভাবের জন্য অ্যাকাউন্টিং নয়

সমস্যা: তাপমাত্রা বৃদ্ধির সাথে সাথে তীরের কঠোরতা হ্রাস পায়। তীরে A 60-এ 23°C এ নির্দিষ্ট একটি টিউব শরীরের তাপমাত্রায় (37°C) শোর A 50-55 এবং অটোক্লেভ তাপমাত্রায় (121°C) শোর A 40-45 পরিমাপ করতে পারে। সমাধান: অ্যাপ্লিকেশনগুলির জন্য যেখানে অপারেটিং তাপমাত্রা 23 ডিগ্রি সেলসিয়াস থেকে উল্লেখযোগ্যভাবে পৃথক, প্রকৃত অপারেটিং তাপমাত্রায় কঠোরতা পরিমাপের অনুরোধ করুন, বা একটি সংশোধন ফ্যাক্টর প্রয়োগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: স্ট্যান্ডার্ড মেডিকেল সিলিকন টিউবিংয়ের জন্য আমার কোন তীরের কঠোরতা নির্দিষ্ট করা উচিত?

উত্তর: সাধারণ-উদ্দেশ্যের চিকিৎসা তরল স্থানান্তর টিউবিংয়ের জন্য (IV লাইন, ড্রেনেজ, সাধারণ তরল হ্যান্ডলিং), শোর A 40-55 হল আদর্শ সূচনা পয়েন্ট। এই পরিসরটি নমনীয়তা, মাত্রিক স্থায়িত্ব এবং বেশিরভাগ মেডিকেল অ্যাপ্লিকেশনের জন্য সমাবেশের সহজতার সর্বোত্তম সমন্বয় প্রদান করে। আপনার যদি একটি নির্দিষ্ট অ্যাপ্লিকেশন থাকে — পাম্প টিউবিং, শ্বাসযন্ত্রের সার্কিট, নবজাতকের ব্যবহার — উপরের অ্যাপ্লিকেশন-টু-হার্ডনেস টেবিলটি পড়ুন বা একটি নির্দিষ্ট সুপারিশের জন্য আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং দলের সাথে যোগাযোগ করুন।

প্রশ্ন 2: শোর এ হার্ডনেস এবং ডুরোমিটার হার্ডনেস এর মধ্যে কি কোন পার্থক্য আছে?

উত্তর: 'ডুরোমিটার হার্ডনেস' হল একটি ডুরোমিটার যন্ত্র দিয়ে পরিমাপ করা কঠোরতার সাধারণ শব্দ। 'শোর এ কঠোরতা' যন্ত্রের ধরন (শোর ডুরোমিটার) এবং স্কেল (এ স্কেল) উভয়ই নির্দিষ্ট করে। অনুশীলনে, পদগুলি ইলাস্টোমারদের জন্য বিনিময়যোগ্যভাবে ব্যবহৃত হয়। যখন কেউ স্কেল নির্দিষ্ট না করেই 'ডুরোমিটার 60' বলে, তখন তারা প্রায় সবসময় সিলিকন রাবার অ্যাপ্লিকেশনের জন্য Shore A 60 বোঝায়।

প্রশ্ন 3: আমি কি কোন শোর A মানতে সিলিকন টিউবিং পেতে পারি, নাকি স্ট্যান্ডার্ড গ্রেড আছে?

উত্তর: সিলিকন যৌগগুলি শোর A মানগুলির বিস্তৃত পরিসরে উপলব্ধ, তবে নির্মাতারা সাধারণত স্ট্যান্ডার্ড গ্রেডগুলি স্টক করে (সাধারণত শোর এ 30, 40, 50, 60, 70)। এই গ্রেডগুলির মধ্যে কাস্টম কঠোরতার মানগুলি অর্জনযোগ্য তবে যৌগিক প্রস্তুতির ন্যায্যতা দেওয়ার জন্য একটি ন্যূনতম অর্ডার পরিমাণের প্রয়োজন হতে পারে। চেনশেং মেডিকেলে, আমরা আমাদের মেডিকেল টিউবিং পরিসরের জন্য শোর এ 30, 40, 50, 55, 60 এবং 70 এ স্টক যৌগগুলি বজায় রাখি। কাস্টম কঠোরতা মান যথেষ্ট ভলিউম সঙ্গে OEM আদেশ জন্য উপলব্ধ.

প্রশ্ন 4: শোর এ কঠোরতা কীভাবে সিলিকন টিউবিংয়ের চাপের রেটিংকে প্রভাবিত করে?

উত্তর: উপকূল একটি কঠোরতা চাপ রেটিং উপর একটি গৌণ প্রভাব আছে — প্রাচীর বেধ প্রাথমিক নির্ধারক. যাইহোক, দৃঢ় যৌগগুলি (শোর এ 65-80) তাদের উচ্চ স্থিতিস্থাপক মডুলাসের কারণে একটি প্রদত্ত প্রাচীর বেধের জন্য উচ্চ বিস্ফোরণ চাপ প্রদান করে। উচ্চ-চাপ প্রয়োগের জন্য (>3 বার), আমরা শোর A 65-75 এর সাথে পর্যাপ্ত প্রাচীর বেধের সমন্বয় করার পরামর্শ দিই। প্রদত্ত চাপের প্রয়োজনের জন্য, আমাদের প্রকৌশল দল ন্যূনতম প্রাচীর বেধ গণনা করতে পারে এবং উপযুক্ত কঠোরতার সুপারিশ করতে পারে।

প্রশ্ন 5: জীবাণুমুক্ত করার পরে কি তীরের কঠোরতা পরিবর্তিত হয়?

উত্তর: প্লাটিনাম-নিরাময় সিলিকনের জন্য, শোর এ কঠোরতা সমস্ত স্ট্যান্ডার্ড নির্বীজন পদ্ধতি জুড়ে অত্যন্ত স্থিতিশীল। অটোক্লেভ সাইক্লিং (134°C তাপমাত্রায় 200 সাইকেল পর্যন্ত) সাধারণত 3টি শোর A ইউনিটের কম পরিবর্তন করে। স্ট্যান্ডার্ড ডোজ (25-50 kGy) এ গামা বিকিরণ অতিরিক্ত ক্রসলিংকিংয়ের কারণে সামান্য শক্ত হওয়ার প্রভাব (2-5 শোর এ ইউনিট) তৈরি করতে পারে। পেরোক্সাইড-নিরাময় করা সিলিকন বৃহত্তর জীবাণুমুক্তকরণের পরে সম্পত্তির পরিবর্তন দেখায় - আরেকটি কারণ মেডিকেল অ্যাপ্লিকেশনের জন্য প্ল্যাটিনাম-নিরাময় যৌগ পছন্দ করা হয়।

প্রশ্ন 6: আমরা একটি নতুন সিলিকন পাইপ সরবরাহকারীর যোগ্যতা অর্জন করছি। আমরা কিভাবে শোর এ কঠোরতা সম্মতি যাচাই করব?

উত্তর: প্রকৃত পরিমাপ করা শোর এ মানগুলি দেখানো লট-নির্দিষ্ট CoA ডেটার অনুরোধ করুন (শুধুমাত্র নামমাত্র যৌগ স্পেসিফিকেশন নয়)। সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, একই উত্পাদন লট থেকে যৌগিক স্ল্যাব নমুনাগুলির জন্য অনুরোধ করুন এবং 23°C ± 2°C তাপমাত্রায় ASTM D2240 প্রতি স্বাধীনভাবে যাচাই করুন৷ সংজ্ঞায়িত গ্রহণযোগ্যতা মানদণ্ডের সাথে আপনার আগত পরিদর্শন প্রোটোকলে শোর এ যাচাইকরণ অন্তর্ভুক্ত করুন (যেমন, নামমাত্র ± 5 শোর এ ইউনিট)। সম্পূর্ণ সরবরাহকারীর যোগ্যতার প্রক্রিয়া সম্পর্কে নির্দেশনার জন্য, আমাদের নিবন্ধটি দেখুন চীনে একটি নির্ভরযোগ্য মেডিকেল সিলিকন প্রস্তুতকারক কীভাবে চয়ন করবেন.

প্রশ্ন 7: চেনশেং মেডিকেলের স্ট্যান্ডার্ড মেডিকেল টিউবিং গ্রেডের শোর এ কঠোরতা কী?

উত্তর: আমাদের স্ট্যান্ডার্ড মেডিকেল সিলিকন টিউবিং শোর এ 30, 40, 50, 55, 60 এবং 70 এ পাওয়া যায়। মেডিকেল ডিভাইস অ্যাপ্লিকেশনের জন্য আমাদের সর্বাধিক নির্দিষ্ট গ্রেডগুলি হল শোর এ 50 (সাধারণ তরল স্থানান্তর, ক্যাথেটার, ড্রেনেজ) এবং শোর এ 60 (পেরিসটালটিক সার্কিট পাম্পারস)। সমস্ত গ্রেড ISO 13485 মান ব্যবস্থাপনার অধীনে আমাদের ISO ক্লাস 7 ক্লিনরুমে তৈরি প্লাটিনাম-নিরাময় যৌগ ব্যবহার করে। আপনার যোগ্যতা পরীক্ষার জন্য যেকোনো গ্রেডের নমুনার জন্য আমাদের দলের সাথে যোগাযোগ করুন।

সারাংশ: পাঁচটি ধাপে একটি কঠোরতা নির্বাচন শোর

1. আপনার প্রাথমিক অ্যাপ্লিকেশন সনাক্ত করুন - পাম্প টিউবিং, রোগীর সাথে যোগাযোগ, কাঠামোগত, তরল স্থানান্তর, বা শ্বাসযন্ত্র

2. প্রভাবশালী কর্মক্ষমতা প্রয়োজনীয়তা নির্ধারণ করুন — নমনীয়তা, কম্প্রেশন সেট পুনরুদ্ধার, চাপ রেটিং, বা রোগীর আরাম

3. অ্যাপ্লিকেশন-টু-হার্ডনেস টেবিলটি ব্যবহার করুন প্রস্তাবিত শোর A পরিসর সনাক্ত করতে

4. শোর এ-এর সাথে একত্রে প্রাচীরের বেধ বিবেচনা করুন - তারা প্রকৃত টিউব নমনীয়তা এবং দৃঢ়তা নির্ধারণ করতে যোগাযোগ করে

5. দুই বা তিনটি কঠোরতার মানগুলিতে নমুনার অনুরোধ করুন এবং স্পেসিফিকেশন চূড়ান্ত করার আগে আপনার অ্যাপ্লিকেশনে কার্যকরীভাবে যাচাই করুন প্রস্তাবিত সীমার মধ্যে

সন্দেহ হলে, চেনশেং মেডিকেলে আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং টিম আপনার অঙ্কন পর্যালোচনা করতে, আপনার আবেদনের প্রয়োজনীয়তাগুলি নিয়ে আলোচনা করতে এবং সর্বোত্তম শোর এ স্পেসিফিকেশনের সুপারিশ করতে উপলব্ধ রয়েছে — আমাদের মানসম্মত প্রাক-বিক্রয় প্রযুক্তিগত সহায়তার অংশ হিসাবে কোনো চার্জ ছাড়াই।

নমুনা বা একটি কাস্টম উদ্ধৃতি অনুরোধ করুন

চেনশেং মেডিকেল আমাদের ISO 13485-প্রত্যয়িত, ISO ক্লাস 7 ক্লিনরুম সুবিধার মধ্যে পুরো শোর এ রেঞ্জ (20-80) জুড়ে প্ল্যাটিনাম-নিরাময় করা মেডিকেল সিলিকন টিউবিং তৈরি করে। সমস্ত পণ্য সম্পূর্ণ বায়োকম্প্যাটিবিলিটি ডকুমেন্টেশন (USP ক্লাস VI, ISO 10993, FDA 21 CFR 177.2600) এবং বিশ্লেষণের অনেক-নির্দিষ্ট শংসাপত্র দ্বারা সমর্থিত।
